（制样机说明：制样机是指可以制作各种规格的力学拉伸试样条，制作的试样形状不受机器限制，只要提供程序，可以制作各种形状的试样，条形、哑铃型、圆形、各种不规则图形所以叫制样机）

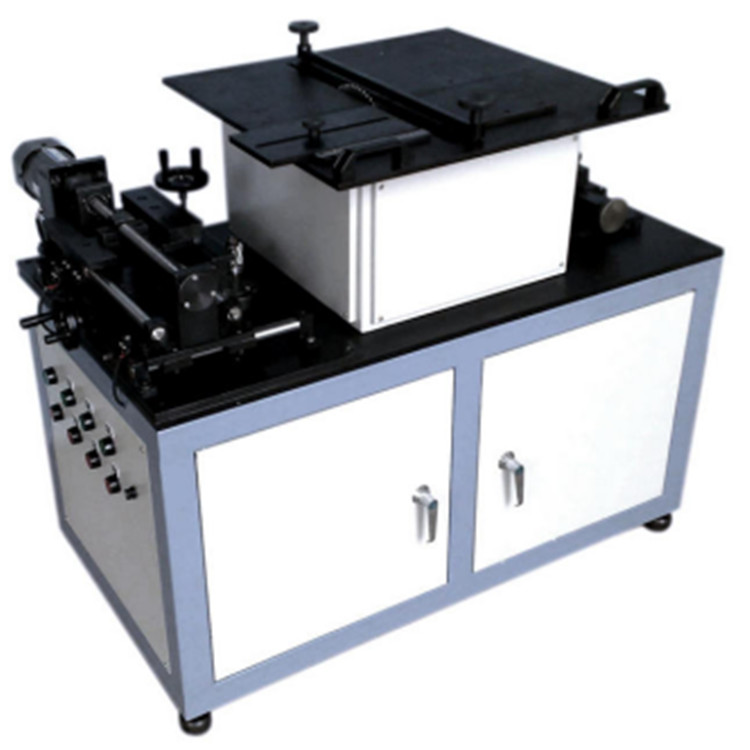

WZY-240型杤能制样机

WZY-240型杤能制样机符合GB/T1043、GB/T1040 、GB/T1843、GB/T 1040、GB/T8804.2、ISO8004.2、ISO179国家标准和国际标准，主要用于塑料、有机玻璃、玻璃钢、复合材料及各种非金属材料的冲击试验缺口样条、拉伸试验哑铃形样条、压缩弯曲等标准样条的制备；另配管材切割卡具后可加工管材标准试样，符合GB/T8804.3-2003标准。

一、主要特点：

主机为全自动台式结构、自动制样、速度快、精度高；设计合理性能稳定可靠、外形美观、操作方便；试样形状可根据靠模板和刃具而定；能自动进行铣哑铃形、铣缺口、铣曲线、切断和铣平面。

二、主要技术参数：

1、蕞大锯切长度：240mm
2、蕞大锯切厚度：20mm
3、蕞大铣削平面长度：200mm
4、锯切用铣刀规格：φ250mm×φ32mm×3mm
5、铣缺口刀具长度：50mm
6、加工哑铃形及平面刀具规格：φ27mm×φ12mm×30mm
7、整机外形：长1100mm×宽600mm×高1000mm
8、各部分转速及运动速度
     锯切部分主轴转速：1450r/min
     铣削哑铃形铣刀转速：2800r/min
     铣削进给速度：0-180mm/min
     铣缺口铣刀往返速度：60次/min

9.试样类型:Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型（选配）符合试验样条标准加工精度要求。

10.缺口类型:A型、B型、C型

11.整机外形尺寸:1100×600×1050mm

12.设备总功率：1050W(切割功率：750W,铣缺口功率：60W，铣削哑铃型功率：180W，哑铃型进给功率：60W)
