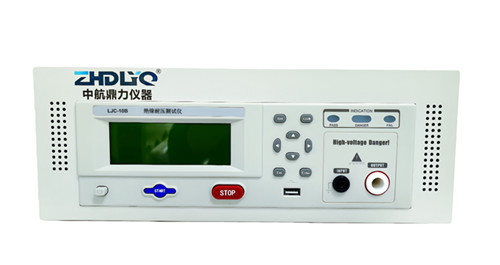

一、产品介绍
本系列绝缘耐压击穿测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
二、应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容等。
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等。
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套、电热及电动工具、仪器仪表等。
高耐压测试、高压光耦、高压继电器、高压开关、新能源汽车等。
三、性能特点
1、采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富。
2、可通过 U 盘进行拷贝复制。
3、可调高压上升、下降时间，可适应不同测试对象要求。
4、测试结果可同步保存。
5、人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷。
6、中英文双语操作界面，适应不同用户的需求。
7、标配 PLC 接口，RS232 接口， RS485 接口、USB 接口。
四、性能特点
参数/型号
LJC-10KV
AC耐压击穿测试
输出电压范围
(0.10～10.00)kV
最大输出功率
200VA(10.0kV 20mA)
最大额定电流
20mA
输出波形
正弦波 DDS+功放
升压速率
1V-5KV可调
试验方式
快速或慢速升压、耐压试验
输出电压范围
(0.10～10.00)kV
DC耐压击穿测试
最大输出功率
100VA(10.0kV 10mA)
最大额定电流
10mA
升压速率
1V-5KV可调
试验方式
快速或慢速升压、耐压试验
IR绝缘电阻测试（选配功能）
输出电压
0.10KV-5.0KV ±(1%+5个字）
电压分辨率
1V
电压测试精度
±(2.0% 读数+2V）
最大输出电流
10mA
最大输出功率
10VA(1000V/10mA)
纹波（1KV）
≤3% （1KV 空载）
电阻测量范围
≥500V 0.1MΩ-1.0GΩ±5%
1.0G-50.0GΩ ±10%
50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10%
1.0GΩ-10.0GΩ ±15%
电压表
范围
AC (0.10～10.00)kV
精度
±（1%+3个字）
设定误差
电流表
测量范围
AC 0～20mA；
测量精度
±（1%+3个字）
计时器
范围
0，0.-999.9S OFF=连续
最小分辨率
0.1S
测试时间
0.0S-999S OFF=连续测试
电弧侦测
0-20mA
输出频率
50Hz/60Hz
工作温度
0-40℃ ≤75%RH
电源要求
110/220±10% 50Hz/60Hz±3Hz
接口
标配RS232、RS485、USB、PLC,选配LAN
屏幕
7寸TFT 800*480
外形体积(D×H×W)
570×155×440mm
重量
26.9KG
随机标配附件
电源线、RS232通讯电缆、
RS232转USB线、
USB转方口连接线、16G U盘(说明书)、
线材接口转接驱动光碟、高压棒
选配件
GB/T1408测试电极
