1.设计原理：

LST-312/HR-300℃高温体积表面电阻率测试系统，是基于ASTM D257标准试验方法，采用三电极法设计。系统应用于高温环境下绝缘材料的超高电阻、体积电阻率、表面电阻率测试，分析材料电阻率的温度特性和时域特性。

2.功能特点

系统提供高压源接口，蕞高到1000V电压。同时提供高压安全互锁开关，确保人员的安全。

系统集高低温环境、温度控制、样品安装于一体；体积小、控温精度高、样品安装方便；提供高温、低温、真空、气氛等多种测试环境；广泛应用于陶瓷、橡胶、塑料、薄膜、纤维及其它新型绝缘材料的测试与分析。

3.系统组成

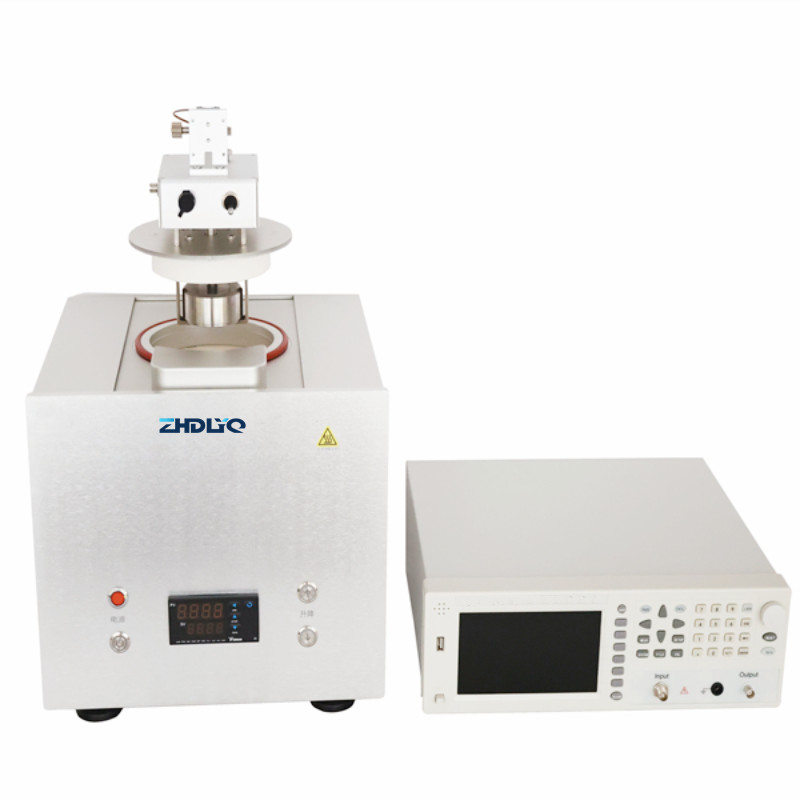

高温体积表面电阻率测试系统由高阻表、高温测试环境、自动液氮泵、高温超高阻夹具、高温超高阻测试系统软件及电脑组成。

4.技术参数

1.温度范围：室温~300℃；(低温选配)

2.测温精度：0.1℃；

3.控温精度：全温区范围内±0.3℃；

4.超调控制：全温区范围内0.5℃；

5.变温速度：0~30℃/min；

6.加热方式：电阻丝加热，全温区智能PID温度控制；

7.气氛环境：密封样品环境，外接气源循环系统，实现气氛环境；

8.控温模式：程序控制常温、变温、恒温、升降温及组合；

9.夹具升降：程序和手动控制升降装置，可更换高低温夹具；

10.通信接口：RS-485；

11.高压接口：香蕉插座(1kVp)；

12.测试接口：三同轴插座，带保护；

13.安全互锁接口：4芯航空接头；

14.电阻率选择：表面电阻率与体积电阻率选择；

15.电极结构：两平行电极+环形保护电极，三电极结构；

16.体积电阻率：103 ~1017 Ω-cm；

17.表面电阻率：103~ 1017 Ω；

18.电极材料：316不锈钢；

19.电极引线：紫铜镀金，带同轴屏蔽层，消除电磁干扰；

20.电极绝缘：995氧化铝陶瓷，高温不氧化，不形变；

21.中心电极：直径50.8mm;

22.圆环电极：内径57.2mm;

23.下电极： 直径60.6mm；

24.样品厚度：小于8mm；

25.样品直径：体积电阻率10~64mm，表面电阻率60~64mm;

26.上电极行程：24mm行程，便于样品安装；

27.上电极压力：4mm行程，调节上电极与样品电极压力；

28.热电偶：安装于样品平台，准确测量与控制样品温度；

29.设计标准：ASTM D257、GBT1410-2006标准；

30.基础管理：包括设备、人员、样品等信息；

31.项目管理：包括电阻、电阻率的时间谱、温度谱及其组合；

32.自动测量：自动完成测试，实时显示数据及图形；

33.数据存储：数据库保存数据，输出TXT、XLS、BMP等格式文件；

34.数据分析：查询与分析实验数据，输出TXT、XLS、BMP等格式文件；

35.软件适配：适配Keithley 6517B或Tonghui 2690高阻表；

36.扩展功能：扩展温度范围，适配多套夹具；

37.外形尺寸：W370mmH510mmD400mm；

38.设备净重：28KG。
