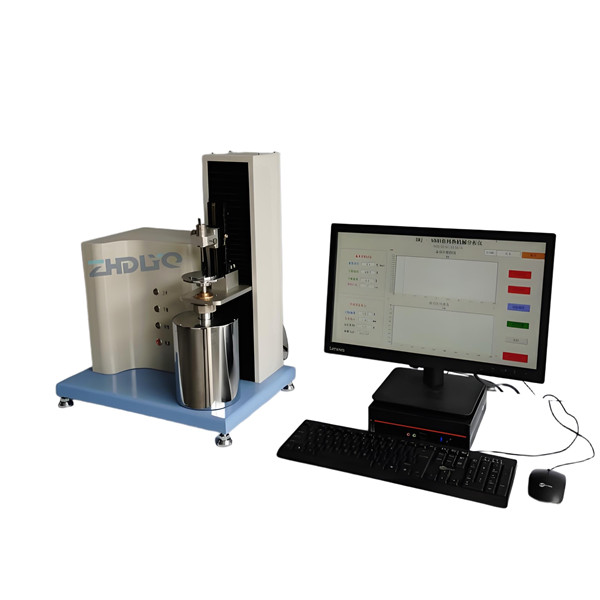

一、仪器概述：

XWJ-500E热机械分析仪是采用热机械分析法（TMA），研究各种材料力学性能的仪器，它能够测定材料在等速升温条件下的温度、变形曲线，从而确定材料的热膨胀系数、玻璃化转变温度Tg、流动温度Tf，通过加装辅具也可测试热塑性塑料维卡软化温度VST等。

热机械分析仪除了能够测试样品的热膨胀系数外，也能够测试DSC不能检测到玻璃化转变，如链段运动受限的高交联度、高填充量共混材料，测定灵敏度远高于DSC法。其具有压缩、弯曲、拉伸、针入、膨胀等多种受力模式下的试验方式选择，应用领域更广，如涂层、纤维、薄膜、块状样品、软或硬的聚合物及单晶物质。

XWJ-500E是XWJ-500C升级款机型，增加了试样架自动升降及自动停止功能，优化了因不同试验方法需更换负载位置的步骤，实现了同一负载位置下具备测量热膨胀系数、玻璃化转变温度Tg、流动温度Tf、维卡软化温度VST的功能，连接套及负载均采用镍合金材质，试验效率及试验精度显著提高。

二、符合标准：

GB/T 36800.1、GB/T36800.2、GB /T 11998、ISO 11359-2:1999

三、技术指标：

1 、实验舱温度

（1）实验舱温度范围：室温～500℃

（2）温度准确度：±0.5℃

（3）升温速率：1℃～10℃/ min

（4）控温元件：Pt100

（5）炉腔测温单元：热电偶

（6）温度分辨率：0.1℃

2、试样变形位移测量

（1）位移有效测量范围：2.5mm

（2）位移测量准确度：±0.001mm

（3）位移传感器测量变形，RS232串口数据输出

3、载荷部分

（1）512g（玻璃化转变温度）

（2）≤4KPa（热膨胀系数）

（3）1000g（维卡软化温度）

4、时间显示

内部时钟自动计算，时间误差：±1s/h

5、加热部分

（1）采用固态继电器控制的电阻丝加热

（2）加热电压：AC220V，50Hz

（3）加热功率：800W

6、试验方式

拉伸，弯曲，压缩，针入，膨胀

7、拉伸试样：

最大夹持厚度：<3 mm

8、弯曲试样：

（1）弯曲压头半径：R3.0±0.10 mm

（2）弯曲支点半径：R3.0±0.10 mm

（3）弯曲支座间距：15.0 mm

9、压缩试验：

（1）压头面积：12.56mm2

（2）压头直径：Φ4.0±0.05 mm

10、针入试验

（1）针头面积：1.00 mm2

（2）针头直径：Φ1.13±0.05 mm

11、膨胀试验：

（1）探头面积：47.75 mm²

（2）探头直径：Φ7.8±0.05 mm

12、试样架自动升降

13、总电源功率：1000W

14、电源：220V±10%，50Hz

15、仪器外型尺寸：460mm×310 mm×540 mm

16、仪器重量：19Kg
