项目内容
DT-1型建材及制品单体燃烧试验装置
一、概述
本试验机为专用测试仪器，测试建筑材料或制品（不包括铺地材料）在单体燃烧试验中对火的反映，以确定其本体物理性能的试验装置。本试验机严格满足国标中对测试条件的要求，严格测试规程（方法），采用大量、精密测量元件参与系统测试参数的评定。
通过试验机测试后可以确定样品燃烧性能（等级），包含量化（定性）测试参数：样品燃烧热释放率、是否发生火焰横向传播、计算样品总产烟量（产烟性能）、样品燃烧是否有滴落物和颗粒物产生。
本试验机具备多重测试功能，以高优性价比为质检部门及企业提供的检测手段
· 本技术资料不能作为向本公司提出任何要求的依据。
· 本技术资料的解释权在本公司。中航鼎力仪器
· 本公司保留在满足客户要求的基础上变更设计的权利（不低于约定参数要求）。
二、依据标准
GB/T 20284-2006《建筑材料或制品的单体燃烧试验》
三、型号说明
DT-1型建材及制品单体燃烧试验装置
四、系统测试项目：
序号
测试项目
1
材料（制品）燃烧热释放率
2
材料（制品）总产烟量
3
材料（制品）火焰横向传播（速率）
4
材料（制品）滴落物、颗粒物
五、主要技术参数
1、系统温度测量范围：0～400℃；测量精度：≤±0.5℃；
2、系统压差测量范围：0～120Pa（MAX）；测量精度：≤±2Pa；
3、排烟流量测量范围：0.25m3/s～0.8 m3/s（MAX）；测量精度：≤±1.5%；
4、燃气质量流量计测量范围：0 g/s～3.5 g/s；测量精度：≤±1%；
5、氧气分析（顺磁型）范围：16%～21%，响应时间<12s，30min内噪声漂移不超过100×10-6，数据采集输出的分辨率100×10-6；
6、二氧化碳（IR型）测量浓度范围：0%～10%，线性度为大于满量程的1%，数据采集输出的分辨率100×10-6；
7、探测器色度标准度±5%，输出线性度（透过率）<3%，透过率<1%；
8、光密度测量：测量范围0%～99.9%；测量精度：不超过滤光片示值的±5%或±0.01；
9、空气相对湿度测量：测量范围：20%～80，精度 ：≤±5%；
10、燃料 ：商用丙烷气体，纯度≥95％（由用户提供）；
11、电源：AC380V ，5KW；
12、设备占地尺寸（燃烧室及排烟管道外形尺寸）：6100mm×5500mm×4600mm(长×宽×高)；
13、燃烧室外形尺寸：3200mm×3200mm×2500mm（长×宽×高）；
1
主（副）燃烧器点火方式
全自动电子点火器
1
安全措施1
进口防爆开关电磁阀
安全措施
3
安全措施2
高频响应火焰探测器
安全措施
4
安全措施3
高频电子点火器
安全措施
5
安全措施4
国产知名品牌燃气胶管
安全措施
6
安全措施5
防爆电器隔离箱
安全措施
7
燃烧室占地面积
3200×3200×4300（mm）
8
控制柜电脑桌
1200×800×2000（mm）
9
系统需要试验室面积
6000×5500×4600（mm）
系统总功率
380V、5Kw；设备电缆长度外伸设备2m
箱体
全钢框架，不锈钢蒙板
六、系统构成及功能特点介绍：
装置组成简介：

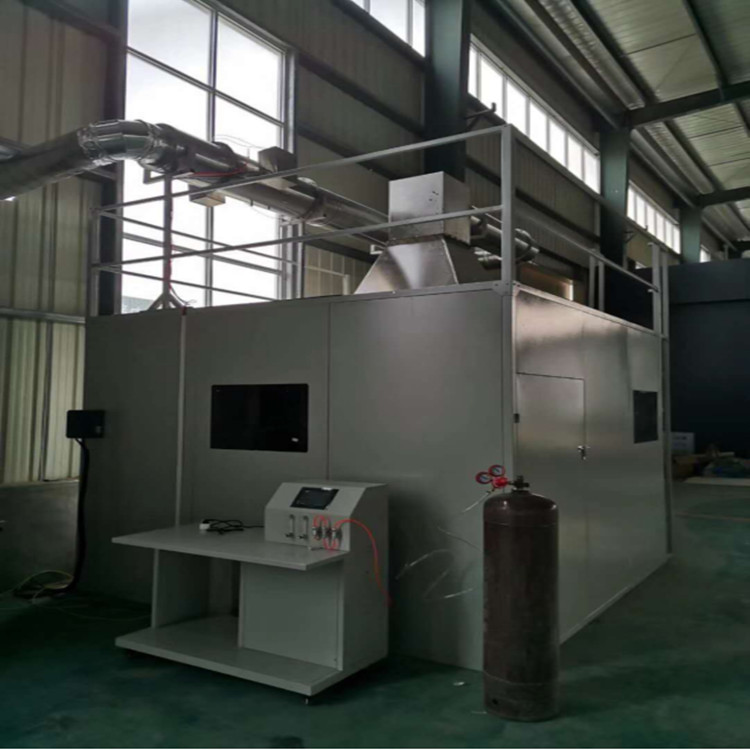

DT-1建材及制品单体燃烧试验装置包括：控制系统、燃烧室、试件安装小车、燃烧器、烟道及排烟系统、分析及测量系统、除尘装置组成，如图所示。
试验原理：将长、短翼的试验件（建筑材料）成L型固定在小车上，将小车推入燃烧室内，开动风机并通过变频器将排烟管道的体积流量调整到规定范围，点燃远离试件的辅助燃烧器，确定燃烧器本身的热释放量，关闭辅助燃烧器，以相同质量流量的燃气点燃主燃烧器，通过20min试验，计算和评估建筑材料的热释放、产烟量、火焰横向传播和燃烧滴落物及颗粒物。
装置系统图：
装置各组成部件及特点简介：
1．燃烧室：我公司生产的设备燃烧室有两种结构，用户可自由选择。一种是砖混结构，另一种是钢板框架结构。砖混结构燃烧室的优点是安全，结实耐用，保温效果好，外观上整洁美观，缺点是制作麻烦，拆装不便；钢板框架结构的燃烧室优点是拆装简单，缺点是不够结实耐用，长期进行燃烧试验会有受热变形，密封不严，墙壁钢板因受高温会有氧化变色，使用寿命短等缺点。如果用户不考虑试验室搬迁，我公司建议用户选用砖混结构燃烧室。
